Montage- und Installationsleitfaden simplyAIR
So einfach geht´s
Benötigte Werkzeuge
Inbusschlüssel 3, 4, 5 mm (je nach Profil), Entgratmesser, Kegelsenker, Säge (Handsäge oder elektrische Kappsäge), Fett (empfohlen Klüber Microlube GL 261), Bohrmaschine oder Akkuschrauber, Anbohrvorrichtung (wenn unter Druck bei Betriebsbedingungen angebohrt werden soll).
Vormontage der Befestigungshalter
Empfohlener Abstand der Befestigunghalter für simplyAIR von 2,5 bis 3,0 m.
Bitte beachten: Montage im Freien
Bei Montage im Freien sind Bogen 90° mit Artikel-Nummer .... 27 einzusetzen!
Montage der geraden Platten, bzw. Winkelplatten

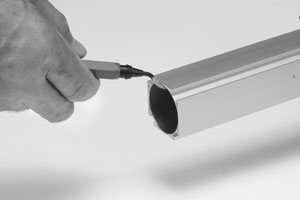

Nachdem das Profil gesägt wurde, muss es entgratet werden, um eine Beschädigung der O-Ringe zu vermeiden.

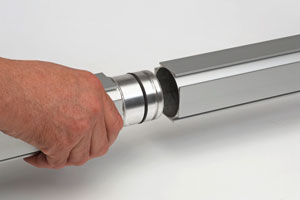

Verbinder ins Profil stecken.

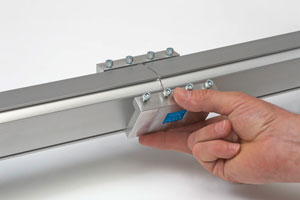

Gerade- bzw. Winkelplatten aufsetzen. Platten mittig positionieren.
Platten müssen am Profil plan aufliegen!

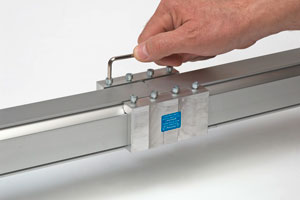

Mit Inbusschlüssel bzw. Ratschenschrauber bis Anschlag anziehen - fertig!
Montage der Ausgangsplatten

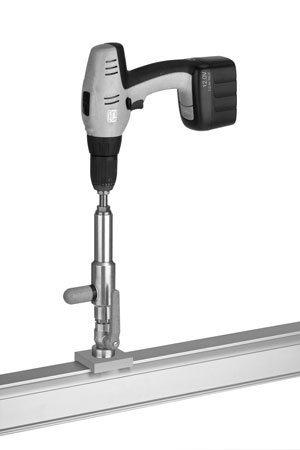

Loch mit Schälbohrer oder Anbohrvorrichtung bohren.

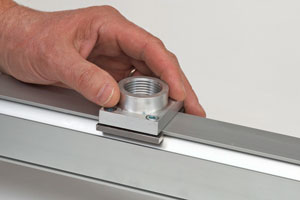

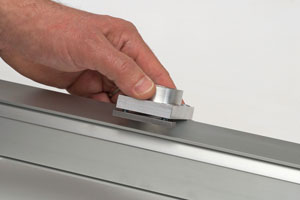

Ausgangsplatte aufsetzen, prüfen, ob die Leisten richtig im Profil eingreifen.

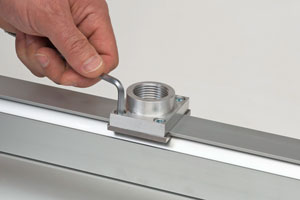

Mit Inbusschlüssel bzw. Ratschenschrauber anziehen - fertig!
Ausgangsplatte mit montiertem Kugelhahn aufsetzen,
Leisten
anziehen.
Kugelhahn öffnen - Bohren - Bohrer zurückziehen - Kugelhahn schließen - fertig!
Inbetriebnahme
- Öffnen Sie langsam den Kugelhahn und befüllen Sie die Rohrleitung mit ca. 2 bar Druck und schließen wieder den Kugelhahn.
- Überprüfen Sie nun das gesamte Rohrleitungssystem auf Leckagen bzw. nicht korrekt montierte Verbindungsteile.
- Lassen Sie den gesamten Druck im Rohrleitungssystem ab.
- Nun erhöhen Sie langsam den Druck im Rohrleitungssystem bis zum max. Betriebsdruck.
- Überprüfen Sie nochmals das komplette System.
- Während der Inbetriebnahme und Überprüfung des Gesamtsystems dürfen sich keine weiteren Personen im unmittelbaren Umfeld der Rohrleitung befinden.
- Abnahme und Prüfung nur mit Schutzbrille und Helm ausführen.
Demontage

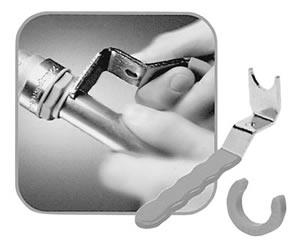

Vor dem Lösen einzelner Verbindungsstücke sich versichern, dass das gesamte Rohrleitungsnetz drucklos ist.
Installation Aluminim-Rundrohrsystem ALS
So einfach geht´s
Vormontage der Befestigungshalter
Empfohlener Abstand der Befestigunghalter für Aluminium-Rundrohre ALS 2,0 bis 2,5 m.
Montage
Rohr schneiden: Der Schnitt muss gerade sein.

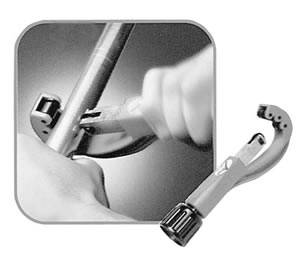

Verwenden Sie hierzu einen Rohrschneider
Rohr anfasen: Durch Anfasen der Rohraußenseite lässt sich das Rohr leichter einstecken.

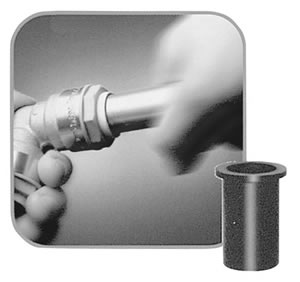

Rohr einstecken: Das Rohr zum Einstecken leicht drehen und es bis zum Anschlag in den Verbinder
einschieben.
Bitte beachten: Rohr immer bis zum Anschlag einstecken, evtl. Einstecktiefe anzeichnen!
Demontage
Vor dem Lösen einzelner Verbindungsstücke sich versichern, dass das gesamte Rohrleitungsnetz drucklos ist.
